M9
Hệ thống siêu âm
Tính năng cao cấp – Dễ dàng lưu động
Tổng quan
Dựa trên nền tảng siêu âm thế hệ mới mQuadro của Mindray, M9 đã đưa những tiêu chuẩn công nghiệp lên tầm cao mới. Các bộ xử lý tín hiệu truyền nhận cao cấp mang lại khả năng phát hiện âm dội lại với độ nhạy và độ chính xác cao. Các công nghệ đầu dò đột phá mang lại độ xuyên sâu tốt hơn, độ phân giải cao hơn, giúp nâng cao chất lượng chẩn đoán của bạn.
Mô tả các công nghệ
Tạo hình chùm tia Echo-enriched
Bộ tạo hình chùm tia Echo-enriched cho phép tận dụng các chùm tia siêu âm lân cận (mà trước kia thường bị loại bỏ) để tạo nên chùm tia tạo ảnh mạnh hơn và mảnh hơn, mang lại độ xuyên thấu tốt hơn và độ phân giải ngoài vùng hội tụ cải thiện rõ rệt.
Công nghệ đầu dò 3T
Công nghệ đầu dò đã đăng ký bản quyền sáng chế từ Mindray giúp tăng dải tần và hiệu quả phát tia siêu âm.
- Thiết kế 3 lớp phối hợp trở kháng âm mang lại độ nhạy cao hơn, dải tần rộng hơn và cải thiện tỉ số S/N.
- Thiết kế dập tắt dao động âm hoàn toàn giúp giảm nhiễu chéo, định hướng chùm tia tốt hơn và cải thiện độ phân giải ngang.
- Thiết kế kiểm soát nhiệt giúp phát tia siêu âm tốt hơn.
Tạo hình đa chùm tia phản hồi
Gia tăng tối đa 12 lần tín hiệu dội về cho mỗi chùm tia tới, đem lại độ phân giải thời gian vượt bậc và tốc độ khung hình cao hơn.
iClear (cho những ứng dụng tạo ảnh cụ thể)
Cải thiện chất lượng hình ảnh dựa trên khả năng tự động phát hiện các cấu trúc mô.
- Các đường bờ sắc nét và liên tục.
- Diện mạo mô đồng đều và mượt hơn.
- Các vùng trống âm được trong hơn.

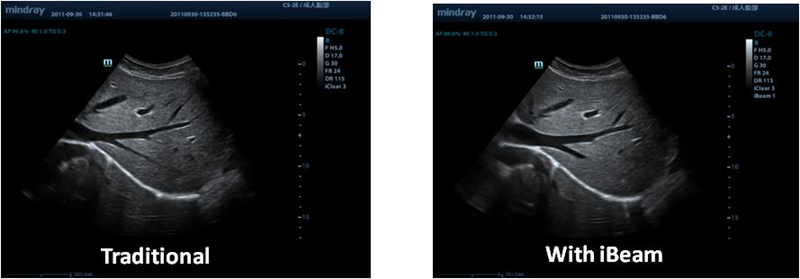

iBeamTM
Sử dụng nhiều góc quét siêu âm đề tạo nên một bức ảnh, nhờ đó tăng cường độ phân giải tương phản và trải nghiệm quan sát ảnh.
PSHITM(Tạo ảnh hòa âm mô lệch pha)
Tín hiệu tạo ảnh hòa âm được tinh lọc mang lại độ phân giải tương phản tốt hơn, ít nhiễu hơn và hình ảnh rõ ràng hơn.
FCI (Tạo ảnh kết hợp đa tần số)
Kết hợp đa tần số siêu âm để tạo nên trường tạo ảnh đồng nhất hơn, mang lại độ xuyên thấu tốt hơn đặc biệt khi quét ảnh ở miền tần số cao.
Free Xros MTM
Thu được góc nhìn giải phẫu chính xác nhờ khả năng tự do đặt các con trỏ lấy mẫu ở bất kỳ góc nghiêng nào. Có thể sử dụng lên tới 3 đường lấy mẫu đồng thời mà vẫn cho chất lượng hình ảnh tốt.
Free Xros CMTM
Đánh giá chính xác khả năng vận động cơ tim ở các pha khác nhau và sự đồng bộ của các vùng. Tốc độ khung hình cao mang lại cho bạn kết quả có độ chuẩn xác cao.
TDI
Tạo ảnh Doppler mô cho phép đánh giá định lượng vận động của cơ tim và chức năng của chúng. M9 đem tới chế độ TDI giúp bạn chẩn đoán nhanh hơn và trực quan hơn.
LVO trong siêu âm tim gắng sức
Tính năng cao cấp trên M9 khi thực hiện làm mờ buồng thất trái trong quá trình siêu âm gắng sức, giúp tăng cường phân biệt mô cơ tim và buồng máu, từ đó nhận diện tốt hơn bề mặt nội tâm mạc. Tính năng siêu âm tim gắng sức trên M9 bao gồm trọn bộ gói gắng sức bằng thuốc và gắng sức bằng vận động. Các gói này đều hỗ trợ tạo báo cáo linh hoạt cho phép tối ưu hóa theo các yêu cầu của riêng bạn.
AutoEF
Thuật toán thông minh phân tích clip siêu âm tim 2D để tự động nhận diện các khung hình tâm trương/tâm thu và cho ra kết quả EDV/ESV/EF,…. theo phương pháp Simpson.
iNeedleTM (tăng cường hiển thị kim)
Tính năng tăng cường hiển thị đường kim cho phép quan sát rõ hơn hình ảnh kim trên siêu âm khi thực hiện đặt kim ở góc nghiêng lớn mà vẫn đảm bảo chất lượng hình ảnh tốt. Khả năng xác nhận vị trí kim tốt hơn giúp hạn chế gây tổn thương lên các mô xung quanh.
Tiến trình công việc
Dữ liệu gốc
Mang lại sự linh hoạt tối ưu cho phép hậu xử lý các bức hình đã lưu bao gồm điều chỉnh các thông số ảnh, thêm chú thích và đo đạc, nhờ đó tối đa hóa hiệu suất trong quá trình quét siêu âm.
Auto IMT (Tự động đo độ dày lớp nội trung mạc)
Tự động đo độ dày lớp nội trung mạc, giúp đánh giá chính xác tình trạng bệnh lý mạch cảnh.
Auto LV
Quy trình đo đơn giản cho thất trái được tăng cường nhờ tính năng tự động viền lớp nội tâm mạc và dễ dàng hiệu chỉnh lại bằng tay.
iStationTM
Hệ thống quản lý thông tin bệnh nhân độc đáo từ Mindray cho phép tich hợp, xem lại, truy vấn lại các dữ liệu bệnh nhân một cách hiệu quả.
iTouchTM
Chỉ bằng một thao tác nhấn nút có thể tự động tối ưu hóa hình ảnh tức thì trong chế độ B, Color và PW.
iWorksTM
Một công cụ thông minh giúp bạn tập trung hơn cho bệnh nhân của mình. iWorksTM giúp giảm thiểu thời gian quét siêu âm thông qua các quy trình chuẩn hóa hoặc được người dùng xây dựng.
iScanhelper
Phần mềm trợ giúp chuyên biệt iScanHelper mang tới giao diện để tìm hiểu các định nghĩa và cách thức siêu âm. Được hỗ trợ bởi các minh họa thực tiễn và tính dễ dàng sử dụng, iScanHelper là một công cụ đào tạo hiệu quả cho cả người mới bắt đầu và các chuyên gia kinh nghiệm.

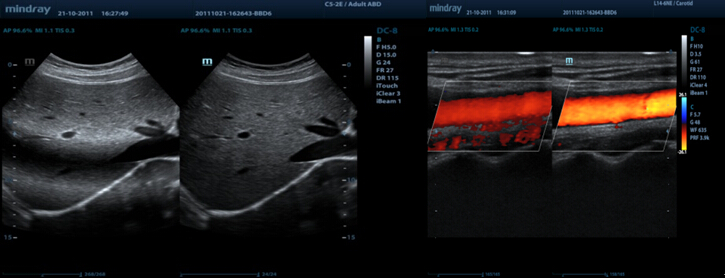

Hình ảnh lâm sàng minh họa
L12-4s_iNeedle
L12-4s_Thần kinh giữa
L12-4s_Gân cơ nhị đầu
P7-3Ts_MR_Dual 2D Color
SP5-1_4C_Auto EF_Tint
SP5-1s_4C_Color
Các đầu dò
